Edge ist integriert
Geräte, Dashboards, Automatisierungen und Integrationen laufen direkt auf dem Gateway. Der Standort bleibt auch ohne Internetverbindung betriebsfähig.
Gateway
ZGW-20
Das Gateway als zentrale Verbindung für jedes EpiSensor-System. Es betreibt Edge vor Ort, verbindet Zigbee-Sensoren sowie kabelgebundene Modbus- und BACnet-Geräte, führt Automatisierungen lokal aus und sendet Daten an die Plattformen Ihrer Wahl.
Ab €899 ohne MwSt.
Führt Edge aus
Funktionen
Protokolle und Schnittstellen
- Zigbee
- Ethernet
- 4G
- WLAN
- Bluetooth
- LoRaWAN
- RS-485
- Modbus
- BACnet
- MQTT
250 drahtlose Geräte an einem Gateway
Ein selbstheilendes Zigbee-Mesh verbindet sie alle. Für EpiSensor-Geräte ist keine zusätzliche Lizenz nötig.

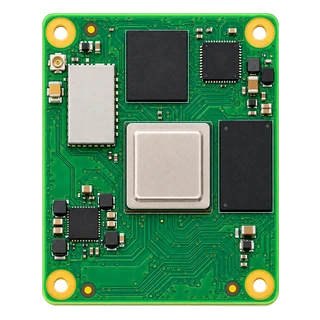

Rechenmodul
Standardausführung oder leistungsstarke Ausführung mit 16 GB Arbeitsspeicher und 64 GB Speicherplatz für anspruchsvollere Integrationen. Bei beiden sind WLAN und Bluetooth optional.

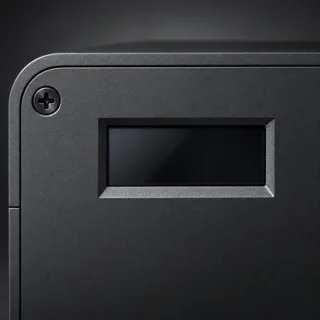

Status auf einen Blick
Display und Tasten an der Front zeigen Netzwerk, Adresse und Systemzustand ohne Laptop an.
Stromversorgung
Über USB-C, Gleichstromnetzteil oder Power over Ethernet. Eine Energiereserve ermöglicht dem Gateway, seine Daten bei einem Stromausfall zu speichern.

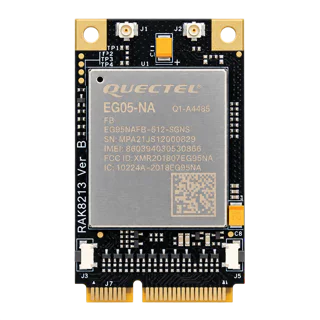

Optionaler 4G-Mobilfunk
Ein 4G-Modem arbeitet parallel zu Ethernet, wenn das Gebäudenetz nicht genutzt werden darf. Eine Daten-SIM-Karte kann ergänzt werden.

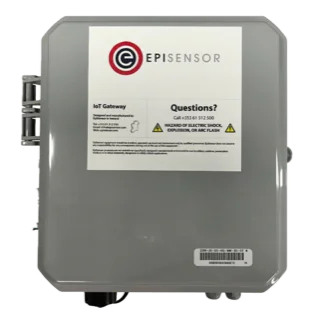

Industrieausführung
IP68-Wandgehäuse und die einzige Ausführung, die die E/A-Platine und die Relaisplatine aufnehmen kann.

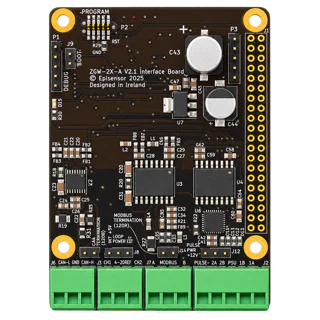

E/A-Platine
Zwei 4–20-mA-Eingänge, zwei Impulseingänge und RS-485, direkt mit dem Gateway verdrahtet.
Sicherheit
Ubuntu Core mit signierten Updates über den Snap-Kanal, TLS 1.2 oder höher für externe Dienste und AES-128 im Sensornetz.
Konfigurieren und kaufen
Wählen Sie die Optionen für Ihren Standort. Die Zusammenfassung zeigt die Position für Ihren Warenkorb.
Sie sind nicht sicher, ob dieses Produkt für Ihren Standort passt? System zusammenstellen
Kompatibel mit
Der Gateway führt Edge aus, verbindet alle EpiSensor Geräte und die bereits vorhandene Ausrüstung und sendet Daten an die Plattformen Ihrer Wahl.
EpiSensor Geräte
Andere Hersteller
GeräteverzeichnisZigbee-, Modbus- und LoRaWAN-Geräte anderer Hersteller und Hinweise zu ihrer Anbindung an Edge.Leitfäden
Technische Rechner
Liest diese Geräte aus
Verwendet in
-
Standortübergreifendes Energiemonitoring
Ein Gateway an jedem Standort liest vorhandene Zähler aus, nutzt eine einheitliche Messpunktliste und speichert Messwerte bei Verbindungsausfällen. -
Verbrauchserfassung für Mietparteien
Jede Mieteinheit messen, Allgemeinverbrauch getrennt erfassen und Zählerstände an einen kontrollierten Zuordnungsprozess übergeben. Abrechnungsfähigkeit ist separat zu prüfen. -
Überwachung von Stromverteilungen
Ein Zähler an der Einspeisung und weitere an ausgewählten Abgängen zeigen Leistung, Energie und Phasenströme dort, wo sie Entscheidungen unterstützen. -
Stromverbrauch im Rechenzentrum überwachen
Gesamteinspeisung der Einrichtung messen und USV-Pfade, Kühlung und IT-Verteilung getrennt erfassen. PUE nur aus vollständigen Energiewerten derselben Bilanzgrenze und Zeit berechnen. -
Wasserverbrauchsüberwachung in Gewerbegebäuden
Erfassen Sie Haupt- und Zweigwasserzähler über einen Impulszähler in Edge, bewahren Sie Einheiten und Gesamtwerte und vergleichen Sie gleichartige Zeiträume. -
Überwachung der Kältemaschinenleistung
Die Kühlleistung folgt aus Durchfluss und abgestimmten Ein- und Austrittstemperaturen. Die gemessene elektrische Leistungsaufnahme bildet den Nenner.
20 weitere Anwendungen für dieses Produkt
- Wärmepumpen überwachen
- Überwachung der Kesselleistung
- Überwachung der Pumpenleistung
- Energieüberwachung für Druckluft
- Energieüberwachung für Kälteanlagen
- Energieüberwachung für HLK-Anlagen
- Temperaturüberwachung in Kühlräumen
- Temperaturüberwachung bei Legionellenrisiko
- Überwachung des Innenraumklimas
- Temperaturüberwachung im Serverraum
- Monitoring von Photovoltaikanlagen
- Fernüberwachung von Notstromaggregaten
- Lastmanagement für Elektrofahrzeug-Ladestationen
- Lastflexibilität mit Batteriespeichern
- Lastflexibilität mit Elektrokesseln
- Lastverschiebung für Kälteanlagen
- Modbus-Zähler in Gebäudeleittechnik integrieren
- Anbindung verdrahteter M-Bus-Wärmezähler
- Fernüberwachung von Zählern mit Impulsausgang
- Fernüberwachung mit 4–20 mA
Fragen aus der Praxis
Wie viele Geräte kann ein Gateway betreiben?
Wie viele Geräte kann ein Gateway betreiben?
Bis zu 250 drahtlose Geräte im Zigbee-Mesh mit insgesamt bis zu 1.000 Sensorkanälen. EpiSensor-Geräte benötigen keine Lizenz; für Geräte anderer Hersteller ist jeweils eine entsprechende Gerätelizenz erforderlich.
Ist eine Internetverbindung erforderlich?
Ist eine Internetverbindung erforderlich?
Nein. Edge läuft auf dem Gateway. Geräte, Dashboards und Automatisierungen arbeiten vor Ort auch ohne Internetverbindung weiter. Eine Verbindung ist nur nötig, um Daten an andere Plattformen zu senden oder das Gateway aus der Ferne zu verwalten.
Wie werden Updates installiert?
Wie werden Updates installiert?
Edge und das Betriebssystem werden auf Ubuntu Core als Snaps bereitgestellt. Signierte Updates kommen über den Snap-Kanal oder, an Standorten ohne Internetzugang, aus einer freigegebenen lokalen Datei. Firmware-Updates für Zigbee-Geräte erfolgen über das Mesh-Netzwerk.
Welche Geräte anderer Hersteller lassen sich anbinden?
Welche Geräte anderer Hersteller lassen sich anbinden?
Zigbee-Geräte, Modbus-TCP- und Modbus-RTU-Geräte, BACnet-Systeme und LoRaWAN-Sensoren über einen LoRaWAN-Netzwerkserver, mit dem Edge verbunden ist. Das Geräteverzeichnis zeigt die jeweilige Anbindung.
Gewerbe- oder Industrieausführung?
Gewerbe- oder Industrieausführung?
Die Gewerbeausführung hat ein Aluminiumgehäuse für Schreibtisch, Regal oder Rack. Die Industrieausführung hat ein IP68-Wandgehäuse. Nur sie kann die E/A-Platine mit 4–20-mA-, Impuls- und RS-485-Eingängen sowie die Relaisplatine aufnehmen.
Wohin gehen die Daten?
Wohin gehen die Daten?
Dorthin, wo Sie sie benötigen: Edge sendet Daten über MQTT, HTTPS oder FTP(S) an Ihre eigene Plattform oder eine unterstützte Integration. EpiSensor betreibt auf diesem Übertragungsweg keinen Clouddienst. Core ergänzt bei Bedarf die Flottenverwaltung.
Dokumentation
Die PDF-Dateien sind auf Englisch.
Datenblatt
Gateway
Führt Edge auf Ubuntu Core aus. Zigbee-, Bluetooth- und LoRaWAN-Funk, zwei Ethernet-Ports, optional Mobilfunk und GNSS, bis zu 250 Geräte.
Benutzerhandbuch
Statische IP-Adresse konfigurieren (Linux)
Eine statische IP-Adresse für das Gateway von einer Linux-Workstation aus einrichten.
Benutzerhandbuch
Statische IP-Adresse konfigurieren (Windows)
Eine IPv4-Adresse unter Windows 11 für die direkte Verwaltungsverbindung zum ZGW-20 einrichten und prüfen. Anschließend DHCP sicher wiederherstellen.
Benutzerhandbuch
Statische IP-Adresse konfigurieren (macOS)
Eine statische IP-Adresse für das Gateway von einem Mac aus einrichten.
